Audison серии VRx, VR. Доработки.: января 2022

Задача: нужно выполнить доработку усилителя в директ, добавить цепи регулировки выходного сопротивления усилителя (посредством внедрения комбинированной ООС).

Чтобы не повторяться как это делается, рассчитывается, сылки на первоисточники - можно прочитать здесь:

https://halin-caraudio.blogspot.com/2013/05/7-scanspeak-18w4831g.html
Или здесь: https://halin-kvdam.blogspot.com/2013/11/genesis-stereo-100.html

Регулировка выходного сопротивления усилителя делается для того, чтобы можно было использовать как низкодобротные динамики в дверях автомобиля (с Qts 0,3-0,4), так и просто хорошие динамики, но недобасящие в объеме двери (или ящике).

По плану от этого усилителя будут работать динамики Audison Thesis 6.5 Sax.

Начинаем с осмотра "пациента" и включения.

Состояние усилителя на пять с минусом.
Включил, стал измерять - на выходах УМ постоянка 36 и 86 милливольт.

Ток холостого хода 15 ампер. Ооочень греется правый канал.
Вторичные напряжения вроде как все в норме...

Причина такого огромного холостого тока - большой ток покоя, особенно в правом канале.

Как мог - отрегулировал токи покоя.

Потенциометры регулировки тока покоя (R95 и R195) под замену.

Послушал - усилитель усиливает. Уже хорошо.

Разбираем усилитель, проверяем конденсаторы.

Многие конденсаторы укладываются в минус15-20% от номинальной емкости.

В первую очередь более детально смотрим, что творится с конденсаторами 100 мкФ *100 вольт в питании VH.

Как правило, эти конденсаторы (ELNA RE3) текут по плюсовому выводу. После выпаивания это видно по коричневатому высохшему налету на резиновом уплотнении конденсатора, но обычно переходные отверстия и дорожки при этом еще не разьедает.

Здесь же под несколькими конденсаторами уже началось разъедание дорожек, а у конденсатора С22 совсем съело плюсовое переходное отверстие.

Итоговый вывод: все конденсаторы под замену (31 шт. на главной плате усилителя), за исключением конденсаторов по 10 мкФ и конденсаторов на входе бортового питания.

По главному вторичному питанию VCC конденсаторы 1000*63v меняем на 2200*50v (Samwha SD), С43,45 на 3300*50v (Samwha SD). Вторичное напряжение в этом усилителе стабилизированное и составляет не больше 48 вольт.

Итого в каждом плече VCC набегает по 2200*4+3300=12100 мкФ.

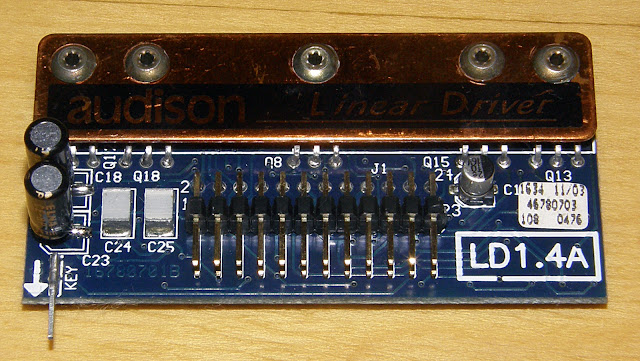

Дорабатываем линейные драйвера LD1.4A:

Меняем разделительные конденсаторы C18 и С23 на 22*25v (ELNA RBD) и ОУ IC1 на OPA1656.

Подгоняем резисторами в дифкаскаде постояку на выходе УМ до 1-5 милливольт.

Модуль Controls VRx2C.2

Все попытки оставить родной предусилитель Vrx1-2/C.2 не увенчались успехом. Схема входных цепей и схема баланс/небаланс сильно прослабляет бас. И не помогли ни замены на разные ОУ, ни добавление конденсаторов по питанию и т.п. Родной регулятор гейнов на U2 в меньшей степени влияет на бас, но небольшая осушка баса всё равно есть.

Поэтому установил свой предусилитель MP2017/03 на место модуля PRM3, а с предусилителя Vrx1-2/C.2 сдул все четыре ОУ, входные и выходные резисторы.

Три стоковые перемычки на разъемах J8, J10, J12 остаются, плюс делаем перемычки на Vrx1-2/C.2: разъем J3, пины 3-5 и 4-6.

Цепи регулировки выходного сопротивления усилителя.

Активное сопротивление катушки динамиков Thesis 6.5 составляет 6 Ом.

В стоке обратная связь УМ: 1 кОм и 46,4 кОм.

Расчет цепочки: датчик тока 0,15 Ом, обратная связь 1 кОм и 40,2 кОм, потенциометр регулировки 50 кОм, резистор 360 Ом (выходное сопротивление 0,27 Ом - 17 Ом).

Резистор датчика тока 0,15 Ом 5W устанавливаем непосредственно около выходных клемм, перерезав земляную дорожку (в двух местах).
